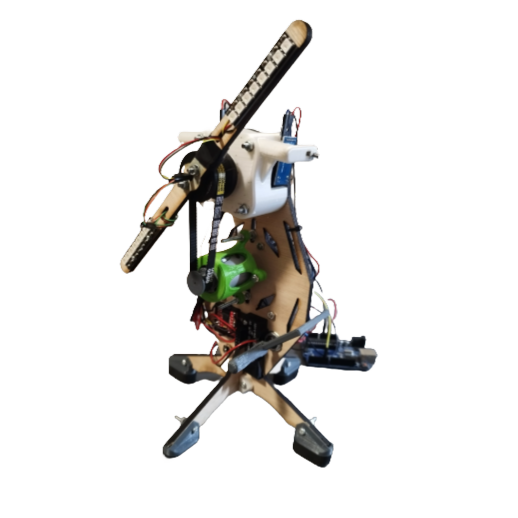

Modèle 3D



Technologies utilisé:

Software	Language de programmation : C OS temps réel : FreeRTOS Protocole de comunication : UART
Hardware	Micro-contrôleur : STM32 Cortex-M3 Modélisation 3D : Solidworks Fabrication : impression 3D, découpe lazer



Architecture:



IHM:

Liaison série entre le système et un pc, utilisant le protocole UART. L'IHM est disponible via un terminal, elle permet grace à des mots clée simple, de connaître les commandes possible, d'afficher les donné de l'afficheur, de lui envoyer des commandes...

Visuel de l'IHM

Electronique / comunication entre composants :

Schéma de fonctionnement électronique



Architecture logiciel:



Capteur de vitesse/angle interne:





















Résultat:



Modèle 3D



Technologies utilisé:

Software	Language de programmation : Python Système de vision : librarie OpenCV Calcul matriciel : librarie Numpy
Hardware	Micro-ordinateur : Raspberry Pi Modélisation 3D : Solidworks Système utilisé: Lidar 2D, servomoteur Dynamixel Fabrication : impression 3D, découpe jet d'eau, tournage



Objectifs:

• Detecter un point désigné dans l'espace, calculer ces coordonnées spacial pour les transmettre à un robot.
• Recreéer l'environnement 3D local autour du point.

Contraite: système bas coût par rapport aux systèmes existants.





Point désigné





Solution de scan 3D:

Principe de fonctionnement d’un lidar 2D



Un lidar 2D tourne sur lui-même, on a donc un ensemble de point autour de celui-ci (sur un plan).

Pour respecter les contraintes de coût, le choix s’est porté sur l’utilisation d’un lidar 2D (tournant sur l'axe de Tilt), couplé à une tourelle le faisant tourner sur un axe vertical (axe Pan).





Workflow logiciel:

Le programme commence par initialiser les différents périphériques. Puis, la tourelle effectue
un balayage horizontal jusqu'à détecter un tag. Une fois celui-ci détecté, la tourelle se centre sur
le tag. Le scan 3D a lieu juste après.

Toutes les coordonnées sont ensuite fusionnées. Puis les points scannés et le point cible sont
affichés dans un graphique 3D et enregistré dans un fichier.



Conception mécanique:

Modélisation 3D





Fabrication





Résultats:

Environnement réel de scan



Scan 3D avec point cible
